- 装备概述
- 技术参数
| 装备分类：抢险救援靴 | 生产厂家：泰州鸿安消防设备有限公司 |
| 品 牌：鸿安 | 产 地：江苏 |
| 型 号：HAX-3B |

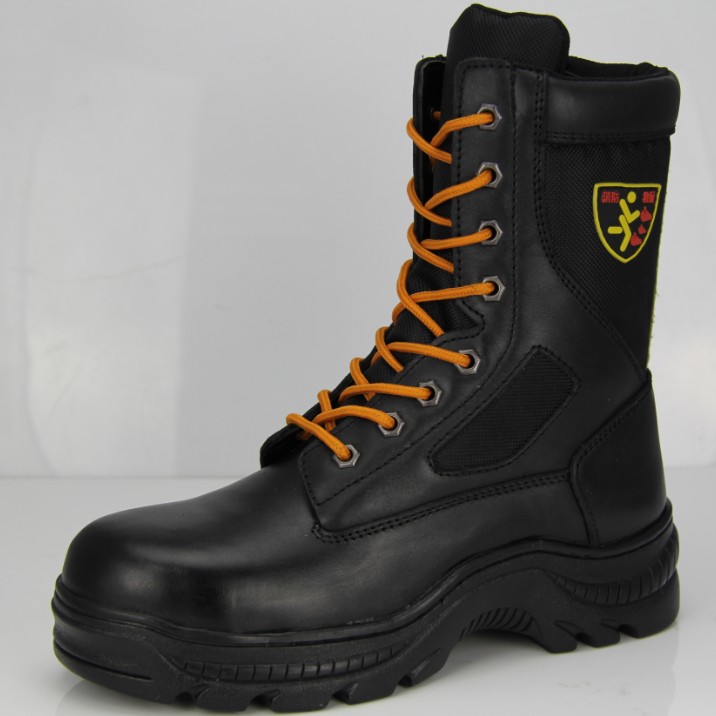

一、产品简述：
用于抢险救援作业时的足部保护，皮质，防水、防刺、防滑、耐热。
二、技术参数：
1、具有防砸（保护足趾）、防穿刺、电绝缘、缓冲抗震、高弹性、防滑、耐折耐磨、透气、耐水解等性能。
2、鞋帮：天然头层黄牛皮、厚度在1.8～2.0mm 富有弹性、革面丰满手感均匀、 加厚牛津布、反光带。鞋舌设计具有防沙、防液体飞溅设计
3、鞋底：橡胶底加凯夫拉防穿刺层制成，耐磨、耐水解、耐折、轻便、透气、舒适、鞋底模具防滑设计凹凸结构、中底硬、超厚大底、防滑（摩擦系数超强）、舒适度弹性更加明显。
4、里料：采用高耐磨里料、5mm-10mm 中密度弹力海绵、全衬里，里层（皮面贴层）为全棉消布复合棉、透气、吸湿、防潮，中底抗菌透气、弹力吸湿，
5、高强度塑包头、底板符合 GB21148-2007（个体防护装备 安全鞋）、GB/T 20991-2007（个体防护装备鞋的测试方法）GB21147-2007（防刺穿）GB12011-2009（电绝缘）标准。
6、整双救援靴重量≤1.5KG, 执行GA633-2006标准，按照采购方要求，尺码根据采购方要求配送。
三、操作说明书：
四、保养说明书：
五、战训操法：
生产厂家官网：
请点击：http://www.hongan-fire.com/ProductShow.asp?ID=900
其他渠道产品展示页面：
请点击：
3C认证及其他：
请点击：暂缺
公安部消防产品合格评定中心首页：
请点击：http://www.cccf.com.cn/getIndex.do
| 结构：救援靴须由靴外底、靴跟、带舒适层的靴帮、带防刺穿层的靴内底和靴头等组成 | 由靴外底、靴跟、带舒适层的靴帮、带防刺穿层的靴内底和靴头等组成 |
| 款式：中帮救援靴和低帮救援靴 | 中帮救援靴 |
| 款式设计要求：中帮救援靴从靴内后跟中央起至靴口最低处的高度应为250（误差0-10mm），低帮救援靴应为160（误差0-10mm） | 中帮救援靴从靴内后跟中央起至靴口最低处的高度为250mm（误差0-10mm） |
| 救援靴后跟的突出高度须在13mm至25mm之间，后跟的倾角须介于90°至135°之间 | 救援靴后跟的突出高度在13mm至25mm之间，后跟的倾角介于90°至135°之间 |
| 救援靴靴底防刺穿层须尽可能覆盖整个内底 | 救援靴靴底防刺穿层须能覆盖整个内底 |
| 救援靴的靴头，从靴尖量起不得小于50mm | 从靴尖量起不小于50mm |
| 救援靴靴鼻处的设计应能限制杂物进入靴内 | 救援靴靴鼻处的设计能限制杂物进入靴内 |
| 号型和规格：救援靴的号型和主要规格应按GB／T 3293.1—1998中成年男子鞋号的规定执行 | 救援靴的号型和主要规格按GB／T 3293.1—1998中成年男子鞋号的规定执行 |
| 材质：救援靴帮面材料为皮革或其它满足本标准相关性能要求的材料，靴底材料为橡胶。 | 采用高腰真皮和阻燃防水帆布组成 |
| 颜色：救援靴的颜色宜采用黑色，且应有醒目标志 | 黑色，有醒目标志 |
| 辅料：所有硬质附件其表面都须光滑，无毛刺和锋利的边缘，五金件还须经过防腐蚀处理 | 所有硬质附件其表面光滑，无毛刺和锋利的边缘，五金件经过防腐蚀处理 |
| 辅料：缝纫线与搭扣的颜色要与外层材料相匹配 | 缝纫线与搭扣的颜色与外层材料相匹配 |
| 标签位置：标签应设置在救援靴靴筒内 | 标签设置在救援靴靴筒内 |
| 标签内容：产品执行标准；型号、规格；生产厂的名称或商标；生产日期；检验合格标记；禁用场所。 | 标签内容已含产品执行标准；型号、规格；生产厂的名称或商标；生产日期；检验合格标记；禁用场所 |
| 任何标签或附件不得对救援靴的性能带来不利影响或对救援靴穿着者造成危害 | 任何标签或附件不对救援靴的性能带来不利影响或对救援靴穿着者造成危害 |
| 原材料物理机械性能：外底扯断强度≥10.78MPa | 外底扯断强度≥10.78MPa |
| 原材料物理机械性能：外底扯断伸长率≥380% | 外底扯断伸长率≥380% |
| 原材料物理机械性能：外底磨耗减量（阿克隆）≤0.8cm³/1.61km | 外底磨耗减量（阿克隆）≤0.8cm³/1.61km |
| 原材料物理机械性能：帮面抗张强度≥15N/mm2 | 帮面抗张强度≥15N/mm2 |
| 原材料物理机械性能：帮面靴面厚度≥1.2mm | 帮面靴面厚度≥1.2mm |
| 原材料物理机械性能：帮面撕裂强度≥60N/mm | 帮面撕裂强度≥60N/mm |
| 靴帮耐弯折性能：救援靴靴帮材料在经过反复弯折20000次后，无裂纹、松面、掉浆等现象，允许有死折 | 经试验，无裂纹、松面、掉浆等现象 |
| 靴帮耐磨性能：救援靴靴帮材料在经过20000次循环摩擦后不得出现被磨穿的现象 | 经试验未出现被磨穿的现象 |
| 靴帮抗切割性能：救援靴靴帮材料经抗切割试验后，不应被割穿 | 切割试验后未被割穿 |
| 靴帮抗刺穿性能：救援靴靴帮材料的最大抗刺穿力应不小于45N | 最大抗刺穿力不小于45N |
| 靴帮抗辐射热渗透性能：救援靴靴帮表面经辐射热通量为（10±1）kW/m2,辐照1min 后，其内表面温升不应大于22℃。 | 救援靴靴帮表面经辐射热通量为（10±1）kW/m2 |
| 靴头性能：救援靴防砸内包头的技术要求应符合HG 3081-1999的规定 | 防砸内包头的技术要求符合HG 3081-1999的规定 |
| 靴头性能：救援靴靴头分别经10kN 静压力试验和冲击锤质量为23kg，落下高度为300mm 的冲击试验后，其间隙高度均不应小于15mm | 救援靴靴头分别经10kN 静压力试验和冲击锤质量为23kg，落下高度为300mm 的冲击试验后，其间隙高度均不小于15mm |
| 靴底抗刺穿性能：救援靴靴底的抗刺穿力应不小于1100N。 | 抗刺穿力不小于1100N |
| 外底耐弯折性能：救援靴靴底经反复弯折10 万次，断裂长度不得超过12mm | 救援靴靴底经反复弯折10 万次，断裂长度不超过12mm |
| 防滑性能：救援靴在进行防滑性能试验时，始滑角不得小于15°。 | 在进行防滑性能试验时，始滑角不小于15° |
| 电绝缘性能：救援靴的击穿电压应不小于5000V, 且泄漏电流应小于3mA | 击穿电压不小于5000V |
| 阻燃性能：救援靴上各试验点在试验后其损毁长度不得超过100mm，离火自熄时间不得超过2s，且不产生熔融、熔滴或剥离等现象 | 经试验，损毁长度不超过100mm |
| 热稳定性能：救援靴在温度为（180±5）℃条件下，经5min 后，靴上任何部件不得产生熔滴，所有硬质附件应保持性能完好。 | 在温度为（180±5）℃条件下，经5min 后，靴上任何部件不产生熔滴，所有硬质附件保持性能完好 |
| 隔热性能：救援靴在隔热性能试验中被加热30min 时，靴底内表面的温升应不大于22℃。 | 救援靴在隔热性能试验中被加热30min 时，靴底内表面的温升不大于22℃ |
| 防水渗透性能：将救援靴浸入注水的容器内，水面距靴口最低点的距离不大于25mm，经4h 后，靴内应无水渗透现象。 | 经试验，靴内无水渗透现象 |
| 金属衬垫的耐腐蚀性能：若在救援靴的靴内底中采用金属衬垫，则金属衬垫经腐蚀试验后，试样上应无锈斑、锈痕、斑剥、针孔状的斑点等现象发生 | 经试验，试样上午锈斑、锈痕、斑剥、针孔状的斑点等现象发生 |
| 质量：整双救援靴的质量应不超过3kg | 整双救援靴重量≤1.5KG |
| 外观质量：救援靴的外观质量应符合QB/T 1002—2005 要求 | 外观质量符合QB/T 1002—2005 要求 |
| 型式检验报告 | 暂无 |
| 其他证书 | 暂无 |
| 产品视频 | 有 |
| 战训视频 | 暂无 |
| 培训视频 | 暂无 |
- 演示视频
- 联系方式
-
公司：泰州鸿安消防设备有限公司
电话：13801433116
邮箱：hajk2007@163.com
地址：江苏省泰州市野徐镇野徐中路134号
- 精品推荐
-
