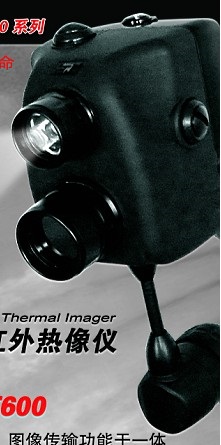

多功能头盔式红外热像仪

一、产品简述：

    用于事故现场黑暗、浓烟环境中的搜寻，可穿透烟雾和黑暗查找火源，解救被困人员，寻找隐藏的暗火和危险物品。

二、技术参数：

   具备红外热成像和强光照明等多种功能。

   具有白热、黑热，伪彩两种显示模式；头戴式，可使双手解放。

   传感器为非制冷焦平面阵列，160×120像素，波长7-14um,热敏感度0.05℃，自动图像处理，可扩展视频无线传输功能，探测温度：+600℃;使用温度：-40℃-+85℃；功耗：＜1W；使用时间：≥10小时；显示器：OLED目镜；显示器像素：852×600；图像输出：视频接口；照明灯头：LED；照明功率：3W；照射距离：≥100米；灯头使用寿命：≥100000小时；整机体积：6.8×8.5×8cm；

    重量：≤500克；电池：三节5号电池，一次性电池和充电电池均可；提供使用维护保养常识光盘。

三、操作说明书：

1、多功能头盔式红外热像仪简介

① 产品简介

    “HERO 真英雄”V600多功能头盔式红外热像仪为一款目前世界上体积最小、重量最轻、功能最全、功耗最低、超长使用时间，并且集红外热成像和强光照明、方位灯呼救功能于一体的新型“迷你型”多功能头盔式红外热像仪。从此使用者摆脱了传统红外热像仪体积大携带不便的困扰，解决了传统头盔式红外热像仪功能单一、自重大，头部运动困难的难题。该款头盔式红外热像仪将单兵头部装备的数量和功能进行了集成，实现了红外热成像系统和强光照明系统的完美结合，减轻了单兵头部荷载，使操作者运动自如，双手也被完全解放出来。在通过高清晰头盔式红外热像仪搜索被困人员和观察目标以及强光照明的同时，双手可自由地实施救援行动。它的问世是红外热像仪的又一新的突破和创新。

    本款“迷你型”多功能头盔式红外热像仪采用了当今世界上最先进的非制冷焦平面热成像技术，能透过浓烟、灰尘和黑暗，在几秒中发现目标，并能测量出目标的温度，具有温度值数字显示功能；同时安装了世界上最先进的LED照明系统，使该款热像仪既可作为红外热成像设备，也可当作佩戴式强光照明灯使用，是火灾、地震、矿难救援现场超小型的高灵敏度的搜索设备和照明器材。

    本款多功能头盔式红外热像仪既可配备在单兵头盔上，也可固定在指挥车、地铁及其它设备上，广泛应用于消防救援、地震搜救、矿难救援和其它相关领域。

② 产品性能特点

集红外热成像和强光照明、方位灯呼救功能于一体；

即可作为红外成像设备适应，也可当做佩戴式强光照明灯使用；

体积小、重量轻、功能全、功耗低、使用时间长；

操作简便、用途广泛、扩展性能好；

能透过浓烟、灰尘和黑暗，在几秒钟内发现目标；

既可佩戴在各种消防头盔上，也可安装在指挥车及其它设备上，装卸方便；

放在两眼之间不挡视线，根据使用者的习惯可以移向左眼或右眼；双手自由，不妨碍行走和作业。

③ 产品技术参数

红外热成像系统：

探测器：非致冷氧化钒，焦平面324×256

图像输出：30Hz(NTSC)，25Hz(PAL)

探测距离：300米

探人：≥100米

灵敏度：最小分辨温度（NETD）为0.05℃

焦距(f)：13.5mm,可手动调焦

探测温度：-40℃ -- +600℃

使用温度：-40℃ ～ +85℃

功耗：＜1W  使用时间：≥10小时

图像：黑白或伪彩色可选

显示器：OLED目镜，

显示器像素：852×600

保护：耐温保护窗口，防水、防火、防震、防雾

图像输出：视频接口

照明系统：

灯头：LED

功率：3W

照射距离：≥100米

功能：强光、工作光、方位灯呼救

使用寿命：≥100000小时

整机

体积：6.8×8.5×8（㎝）

重量：＜500克

电池：三节5号电池，一次性电池和充电电池均可

保修：一年

修复周期：24小时内修好寄回 免费提供使用维护保养常识光盘。

④ 应用领域

消防救援  地震搜救  矿难救援   海事救难  军事侦察  反恐排爆  刑侦追踪   安防监控    边防口岸  海关缉私  监所警戒   安全保卫

2、多功能头盔式红外热像仪结构

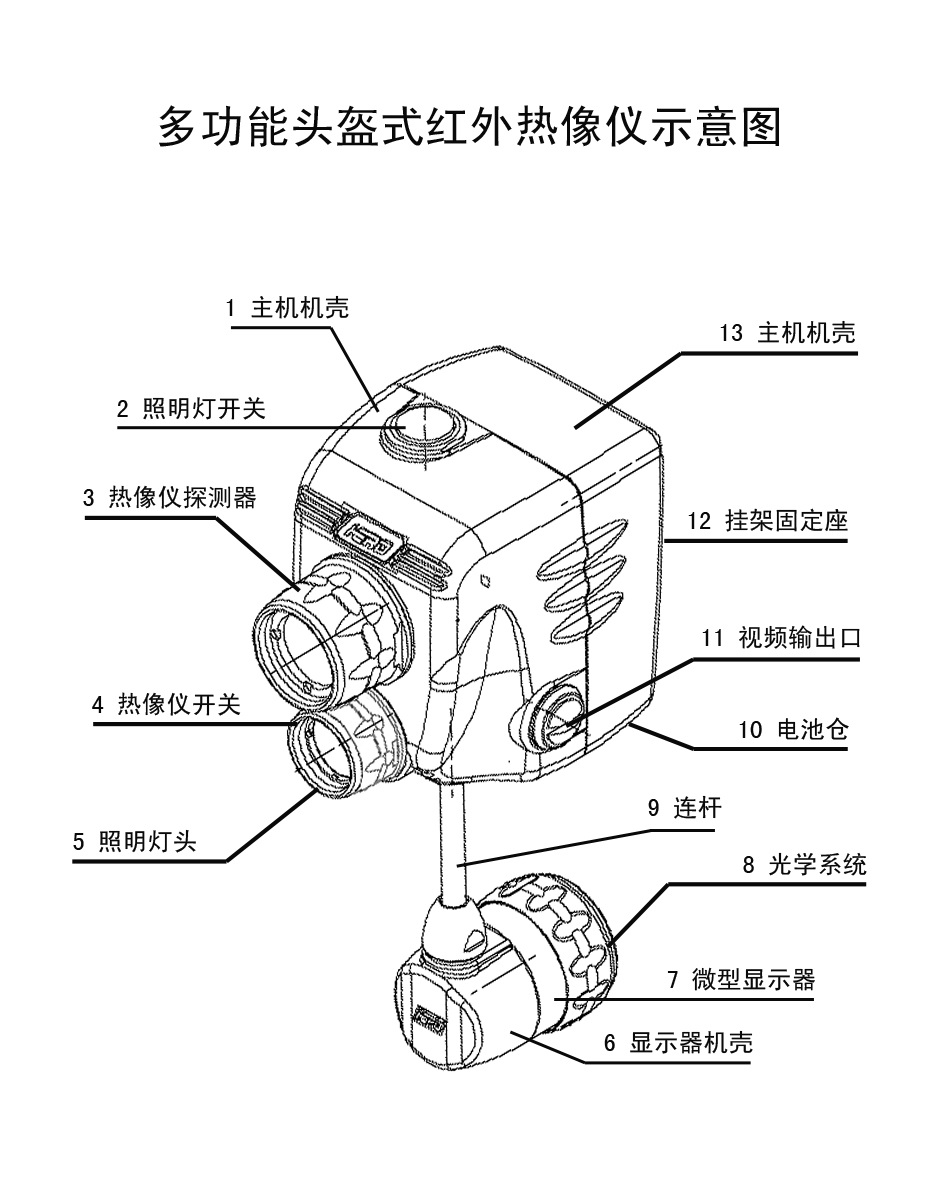

① 结构示意图

图1

3、多功能头盔式红外热像仪操作说明

① 红外热成像系统

1）开机

在确保设备电池有电、安装正确的情况下，按图1所示按下4热像仪开关，红外热像仪探测器主机和微型显示器即可同时开机，约2秒钟之后进入工作状态。

2）开始搜索

进入工作状态后，使用者根据自己的使用习惯把微型显示器移向左眼或右眼，红外热像仪探测器主机探测到的红外信号就会在微型显示器上显示出来。使用者移动自己的位置，就可以搜索到新的红外信号和图像。

3）外接监视器

如需使用外接监视器，按图1所示打开11视频输出口，把视频线的一头接在视频输出口上，另一头接在监视器上，红外热像仪探测器主机探测到的红外信号就会在监视器和微型显示器上同时显示出来。

4）关机

按图1所示再次按下4热像仪开关，红外热像仪探测器主机和微型显示器即可同时关机。

注：在设备不使用时，请关闭电源。长时间不使用时，请取下电池。

② 照明系统

1）照明系统的开启

在确保设备电池有电、安装正确的情况下，按图1所示按下2照明灯开关，照明系统即进入强光工作状态。

2）照明程序选择

在进行1）的操作之后，再次按下2照明灯开关，即进入照明系统工作光工作状态；再次按下2照明灯开关，即进入照明系统灯方位呼救（爆闪）工作状态。

3）照明系统的关闭

在进行2）的操作后，再次按下2照明灯开关，照明系统即可关闭。

注：在设备不使用时，请关闭电源。长时间不使用时，请取下电池。

③ 整机

1）电池的更换

按图1所示，打开电池仓，取出电池盒，就可进行电池的更换。

2）红外热像仪和照明灯头的清洁

当红外热像仪探测器镜头和照明系统透镜需要清洁时，请使用专业的镜头布或无尘布进行搽拭，禁用手和其它物品清洁，以免划伤镜头和透镜，影响成像和照明效果。

四、保养说明书：

4、保养维护

① 日常维护

1)红外热成像系统

红外热成像系统在不使用时，需关闭电源。当红外热成像系统需要清洁时，需使用专业镜头布进行搽拭，禁用手和其它物品清洁，以免划伤镜片表面，影响成像质量。

2）照明系统

照明系统在不使用时，需关闭电源。当照明系统透镜需要清洁时，需用专业无尘布进行搽拭，禁用手和其它物品清洁，以免划伤透镜表面，影响照明效果。

3）整机

本产品在不使用时应置于防护箱内，以免附着灰尘或其它损伤。

在使用时，请注意避免设备与其它硬物进行撞击、从高处跌落、置于水中等可能影响设备的操作。使用完毕后，应将整机搽拭干净，晾干后在置入防护箱。

② 储存和运输

1）储存

本产品在不使用时应置于防护箱内储存。储存时应放在干燥、通风的地方，避免靠近高温的地方，以防设备损坏、变形。

2）运输

本产品在运输、搬运过程中，建议在防护箱外用纸箱打包，避免剧烈撞击、震动、高处坠落、淋雨等。

5、常见问题解答

① 为什么设备无法开机？

答：首先确定机器电池仓内是否装有电池，再检查所装电池是否有电。如电池没电请更换电池，按图示正负极正确安装，按下开关即可正常使用。

②红外热成像仪系统如何开启？

答：在设备的右上方有一个开关，为红外热成像仪主机和微型显示器的开关，按下该开关，红外热成像仪主机和微型显示器就会同时启动，进入工作状态。

③ 设备开机后为什么会发出“咔咔”的声音？

答：这是热成像仪主机发出的声音，每隔几秒热成像仪主机会进行一次刷频，就会发出“咔咔”的声音，这是正常的，不必担心。

④ 强光照明灯如何使用？

答：强光照明灯的开关在机器的顶部，按下开关为强光照明，再按一次开关为弱光照明，再按一次开关为爆闪，再按一次关闭强光照明系统。

⑤ 如何看目标温度？

答：在微型显示器屏幕的最左边，显示的是环境温度，下方的数字显示的是红外热成像仪主机镜头中心点对准的目标温度。

6、产品保障与售后服务

① 质量保证及售后服务承诺

感谢您购买和使用我公司的多功能头盔式红外热成像仪产品！

我们郑重承诺对您采购使用的产品，若提供非原装正品货物，则无条件退货，并赔偿由此造成的一切损失。产品质量按厂家标准进行保修，用户无特殊要求的按国家有关规定进行保修，国家无规定，按与用户协商结果保修。保修期内非因操作不当造成需要更换的零配件及设备由我司负责包修、包换，我公司所提供的所有设备均按标书承诺的保修范围和时间进行保修。

质量保证期结束后，我们将继续免费提供售后服务，负责对所提供的设备进行定期维护和修理，不限年份终身服务，仅收取零部件成本费，免收人工费，免收维修费。

② 培训

我们免费为客户提供产品使用培训，为了让使用者都能掌握产品的使用方法，所以专为培训前制作了产品使用光盘和教材。使培训内容更丰富且为使用者在操作中遇到问题可随时查看、快速解决问题培训人数不限。按客户指定时间及地点培训，使受培训人员能够熟练使用本公司销售的产品并能做到设备简单故障排除极维修。

同时我们客服人员建立了定期回访制度，一般情况每季电话回访一次，业务经理及技术人员不定期上门回访了解使用情况，有问题现场解决一般一年最少一次。

我们专门成立产品信息部。对在产品使用中的好思路、好范例，集中成册，免费发放到使用者手中。以提高设备的使用效果。

③ 售后服务

为方便客户使用我公司产品，并对我们的售后服务进行监督，特做如下承诺：

1、从用户购买之日起或保修服务后用户确认签字之日起开始，免费送货上门，免费安装调试，免费培训人员。正确使用情况下，产品保用1年，确因质量问题不能使用的，可以旧换新。

2、为及时了解用户的意见，迅速改变服务的不足之处，每年不少于一次实地巡检，及时掌握产品使用情况，以及产品的故障、缺陷情况，及时给与维修保养，并建立预警系统，保证售后服务及时性。每半年不少于一次主动回访，定期电话回访，接到客户质量垂询问题，保证24小时内响应，并在二个工作日予以修复。在规定时间内不能解决问题则在3个工作日内更换装备或备件。

3、对装备提供终身维修服务。保修期内，免费维修。保修期外优惠供应配件，只收工本费。

4、对于下列原因导致的系列产品故障、工作异常或损坏，我方将提供良好的有偿服务，仅收成本费，使贵方损失降至最低。

1）擅自拆、改、扩、配硬件，连接使用不当的外设和野蛮操作所造成的产品损坏。

2）因火灾、洪水、雷电、地震或其它不可抗拒事件引起的产品损坏，和在非产品规定的工作环境下使用引起的产品损坏。

3）由于买方保养不当造成的产品损坏。

5、保修期外承诺

1）供方负责装备的终身维修。

2）保修期外如设备发生故障后，供方将在接到需方服务要求后4小时内作出响应，24小时内提出解决方案。如果需方面临问题无法通过远程排除时，供方的工程师在48小时内到达故障现场进行故障诊断及排除。

3）供方保证故障排除及零备件的供应。维修所需费用供方将酌情向需方收取。供方有责任向需方提供收费清单以供查询。

4）维修完毕后，维修工程师将及时填写维修报告，维修报告内包括故障原因、处理情况及用户意见，维修报告由双方签字并各持一份备案。

5）对临界使用寿命的或严重毁损的器材提醒及时报废。

7、知识产权声明

① 质量保障声明

   我们生产的每一台多功能头盔式红外热像仪产品出厂前均通过检测，检测通过后发放合格证才可以进入市场销售。用户在储存、运输、使用过程中需严格按照要求进行操作，否则可能会对产品造成损伤。对于未按照规定要求操作、事故性操作、不正确使用、人为疏忽等原因造成的设备损坏，本公司将收费进行产品维修。

②产品升级声明

我们将秉承“自主研发、不断锐取”的精神不断进行产品升级和新产品开发，因此保留对设备软、硬件及本产品手册中各项内容进行修改的权利，修改部分恕不另行通知。

③ 产品知识产权声明

本多功能头盔式红外热像仪产品已通过国家知识产权局专利中心的专利申请，请勿仿冒，否我们将保留追究其责任，并要求赔偿损失的权利。
