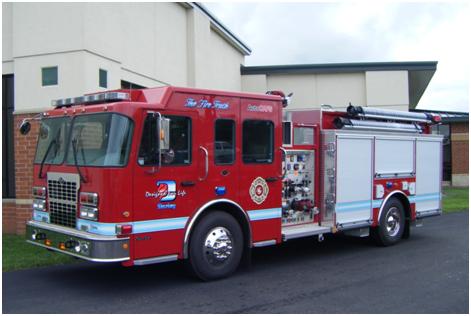

| 装备分类：压缩空气泡沫消防车 | 生产厂家：美国大力公司 W.S.Darley & Co |
| 品 牌：大力龙 | 产 地：美国 |
| 型 号：DSSA19A |
一、产品及操作说明书：
----------------------------------------------------
二、保养说明书：
暂无
----------------------------------------------------
三、战训操法：
暂无
----------------------------------------------------
生产厂家官网：
3C认证及其他：2011081804000001（有效期至：2016-01-04 ）
请点击：http://www.cccf.com.cn/net/getReportAndCert.do?enterCertDto.infoId=158698&target=cert
公安部消防产品合格评定中心：
型式报告号：Zb200980044
请点击：http://www.cccf.com.cn/net/getProductDetail.do?enterCertInfo.infoId=158698
| 品牌 | 大力龙 |
| 型号 | DSSA19A |
| 整车尺寸 | 9.3×2.5×3.2（米） |
| 满载允许总质量（kg） | 19.1吨 |
| 燃油箱（L) | 189升 |
| 底盘品牌型号 | LA41M-2142 |
| 底盘驱动形式 | 前置后驱（4X2） |
| 底盘额定功率 | 242.6千瓦（330马力） |
| 尾气排放标准 | 国三 |
| 变速箱 | Allison 3000 EVS全自动液压变速箱，五个前进档，一个倒挡 |
| 制动系统 | 气压制动，带有前后轮ABS可调传感器，自动调节各车轮间制动力 |
| 油水分离器 | 有油水分离器 |
| 整车发动机与整备质量比 | 比功率15 |
| 发动机型号 | 康明斯ISL柴油机 |
| 发动机最大扭矩 | 1286 牛米－1300 转/分钟 |
| 发动机其他参数 | 双管路气动：制动气压低于0.25 兆帕时，自动实施制动。空压机为530 升/分钟的排量，带空气干燥器。带有发动机废气制动 |
| 取力器类型 | 全功率断轴式取力器 |
| 取力器冷却方式 | 水冷 |
| 取力器控制方式 | 电控气动，驾驶室设有控制开关及工作指示灯 |
| 取力器安装位置 | 中置 |
| 轮胎参数 | 315/80R22.5 前胎，11R22.5 后胎；备用轮胎：315/80R22.5 |
| 驾驶室 | 平头四门6座，原厂整体式双排座驾驶室，驾驶员座椅，多点电动可调节式；乘员座椅前排1个。每个座椅上安装有三点式自预 紧安全带。 |
| 乘员室 | 第二排座椅：2个面向后方独立的SCBA式消防专业座椅，三排座椅：2个面向前方独立的SCBA式消防专业折叠式座椅。每个座椅上安装有三点式自预紧安全带。 |
| 驾驶室电气系统 | 除原车设备外，驾驶室内前排中间设置一操作仪表板，控制100W警报器、警灯开关；预留经双电瓶变压12V的车载对讲机电源接口1个，接插件： 采用防水性能达到IP67的进口品牌接插件 |
| 空调系统 | 加大尺寸独立冷热空调 |
| 车窗升降方式 | 手动 |
| 驾驶室其他参数 | 安装空气呼吸器，并可快速背负空气呼吸器和离开座椅。 |
| 水液罐容量 | 4000升 |
| 泡沫罐容量 | 200升 |
| 罐体材质 | POLY材质，永不生锈和腐蚀，免维护，带纵横隔震板 |
| 罐体保质期 | 罐体质保期为十年，永不生锈，免维护 |
| 水液罐设有液位装置及溢流装置 | 设有溢流装置及液位传感器 |
| 水液罐上方设有入孔（≥ф400mm） | 水液罐上方有入孔（≥ф400mm） |
| 水液罐注液装置 | 补液口及通气装置：车身顶部，带防飞溅板。泡沫罐补液口盖上带有通气阀，水罐内带有弯头的溢流装置 |
| 水液罐排污口 | 两侧，水罐、泡沫罐底部最低位置均有排液口和不锈钢球阀 |
| 水液罐接口方式 | 全车采用内扣式接口，附带4个内扣与快速接口的转换接头 |
| 水液罐其他参数 | 进水口位置及数量：在车身两侧控制面板各安装有一个80毫米内扣式补水口；罐到泵管路90毫米两个，泵到罐管路50毫米一个，均位于罐的前部。水液罐顶部进行防滑处理。 |
| 压缩空气泡沫系统品牌型号 | 12TS 螺杆式油冷空压机 |
| 压缩空气泡沫系统压缩机空气流量 | 额定流量：6.2 立方米/分钟，额定压力：1.0 兆帕 |
| 压缩空气泡沫系统其他参数 | 全自动压缩空气A类泡沫性能 标准A类泡沫流量：118（14水＋104空气）升/秒@0.85兆帕 参考A类泡沫流量：（28水＋104空气）升/秒@0.85兆帕 空气和泡沫混合液比例：4 |
| 泡沫比例混合器品牌型号 | 美国大力公司FP2001 正压喷射式 |
| 泡沫混合比例调节范围 | 0.1%~9.9%无级可调 |
| 泡沫比例混合系统其他参数 | 型式：FP2001 正压喷射式。控制方式：全自动微机闭环控制。流量：(0.38－9.8)升/分钟@(2.8－1.1)兆帕。 |
| 消防泵型号 | 大力单级离心式中低压水泵LDM1500 |
| 消防泵安装位置 | 中置 |
| 消防泵在1MP压力下的最大流量 | 90L/S |
| 真空泵品牌型号 | 电动真空泵 |
| 真空泵最大真空度 | 85Kpa |
| 消防泵的吸深及额定流量 | 7米吸深 额定流量90L/S |
| 消防泵其他参数 | 水泵壳冷却和加热装置：同发动机冷却系统连通，冬季防止水泵结冰，夏季冷却发动机。材质：水泵轴为不锈钢，叶轮铜合金，泵壳和进出水管路为铸造件，耐腐蚀性好。水泵变速箱冷却系统：标准，用来冷却变速箱齿轮油和齿轮，延长齿轮的寿命和换油周期。 |
| 管路系统设置 | 吸水口：6 寸两个，车身左右各一个，带滤网，带把手的吸水口盖；出水口：80 毫米纯水出口：内扣式，车身左右各两个，共四个。每个出口均下弯30 度，便于水带的联接和减小内扣的承重。其中一个是纯水和泡沫两用出口。40 毫米泡沫/纯水两用出口：泵部顶部，共两个，同快速展开系统联接。 |
| 管路系统材料及标识 | 入水口管路材料：高强度铸铁；出水管路材料：不锈钢和高强度铸铁；吸水口盖由铜合金制造并镀铬抛光处理；所有接口以反光标识区分：出水口为红色，进水口为绿色，泡沫出液口为黄色 |
| 管路系统其他参数 | |
| 消防炮型号 | 水泡沫两用炮 |
| 消防炮安装位置 | 泵部顶部 |
| 消防炮控制方式 | 电动无线 |
| 消防炮可旋转角度 | 水平旋转360º，俯仰角度－15º－＋80º |
| 消防炮流量 | 40L/S，直流炮头，流量通过描口的改变可调 |
| 消防炮泡沫直流射程 | 40米 |
| 消防炮水直流射程 | 60米 |
| 消防炮其他参数 | 两用炮管路：纯水管路一套，带球阀；A 类泡沫管路一套，带空气和泡沫混合器，带电动球阀及开度显示 |
| 其他参数 | 空气压缩机系统 安装方式：安装在水泵变速箱上，成整体式；自动压力调节系统：由自动压力感应阀，平衡阀和调解阀等组成，标准配备。 |
| 其他参数 | 全自动压力平衡装置：*控制参数：发动机转速和水泵压力；*自动无水保护功能：水泵运转过程中，如供水终断，发动机自动回到怠速；当供水恢复后，水泵自动回到原工况工作*控制功能：自动和手动控制式，触摸键面板 |
| 其他参数 | 全自动空压机管理中心：*控制参数：发动机转速，空压机油温，变速箱油温，以及泡沫罐液位；*通过自动压力调节系统，使水和空气压力达到最佳的平衡状态。通过齿形皮带进行扭矩传输，结构紧凑效率高。*控制功能：自动控制式，触摸键面板 |
| 是否带有操纵及仪表监测系统 | 取力器挂档开关及指示灯，照明开关；车身后部集中操作控制；引水开关，罐出水开关及指示灯，罐出液开关及指示灯，罐充水开关及指示灯，炮喷射开关及指示灯，泵挂档开关及指示灯，油门加减开关及指示灯，真空表，水位表，液位表，转速表 |
| 电气（警灯、警报器）系统 | 驾驶室顶部前端分别装配有蓝色和透明长排LED频闪警灯，100W警报器；车头前部两个，车身两侧各两个，车身后部上方左右各一个有LED侧照明灯及2套红蓝频闪灯 |
| 电气（照明、安全灯、影像等）系统 | 安装倒车影像系统 |
| 上装电气部分是否为独立电路并设总阀 | 警报器、警灯、电台、器材箱照明灯等上装部分电气为独立电路。上装总电源配有总开关 |
| 电气其他参数 | 车身后部场地照明灯：两个35瓦，180度俯仰，镀铬抛光外壳。抢险救援照明LED灯：驾驶室后部左右各一个，手动操作，升高0.9米，360度旋转，180度俯仰，每个LED灯亮度可以达到15000流明。压缩空气供气口：车身左侧一个，对抢险救援工具充气；一个快速供气接头。免维护电瓶：950CCA 三个，电瓶总开关；标准配电盘：带色号标识，PSG 和J1939 数据传输接口；电源接口：12V 一个。 |
| 器材箱内是否加装空气呼吸器固定背架 | 设置4具9L空呼器固定支架，安装四具空呼器备用瓶架 |
| 器材箱材质 | 铝合金 |
| 器材箱蒙板和底板材质 | 铝合金 |
| 器材箱分布 | 车身两侧，数量：七个 |
| 器材箱轴荷 | 整车轴荷分布合理，离去角尽量大 |
| 器材箱照明 | 内置触点式开关照明灯，并带有行车时未关闭声光报警 |
| 器材箱工艺技术及载重 | 足够的载重承受能力，铝板粘接技术圆滑、平整、美观，并提供器材箱分布图 |
| 器材箱其他参数 | 工具箱内表面处理：喷涂防锈漆；带四个80 毫米水带槽 |
| 随车器材：按照客户要求配置 | 按照客户要求配置 |
| 随车资料：标准随车附件、器材清单等 | 具有标准随车附件、器材清单等 |
| 性能及外观满足各项国家相关标准 | 所有操作开关、仪表、器材架及车辆均有符合规范的中文防水标识标注 所有水路接口均采用AWG品牌内扣式接口(耐压2.5MPa以上可采用螺纹式接口) 整车性能符合GB7956《消防车性能要求及试验方法》的规定 液罐质量符合公安部GA39.4-92的规定 整车外观保持一定的平整度，且符合GA39.4-92的有关规定 车辆要留有便于水泵、电瓶、油滤等部位的维护保养工作口 所有粘接保证一定的强度，符合国家相关标准 所有焊接牢固、光洁、平整，符合国家相关标准 |
| 其他内容1 | 到货日期：2009/11/23 |
| 其他内容2 | |
| 强制性产品认证整车（CCCF）证书号 | 2011081804000001（有效期至：2016年01月04日） |
| 其他证书 | Zb200980044 |
| 产品视频 | 介绍视频详见产品页面 |
| 战训视频 | 暂无 |
| 教学标准操作视频 | 操作考核操详见产品页面 |
| 其他视频 | 暂无 |
