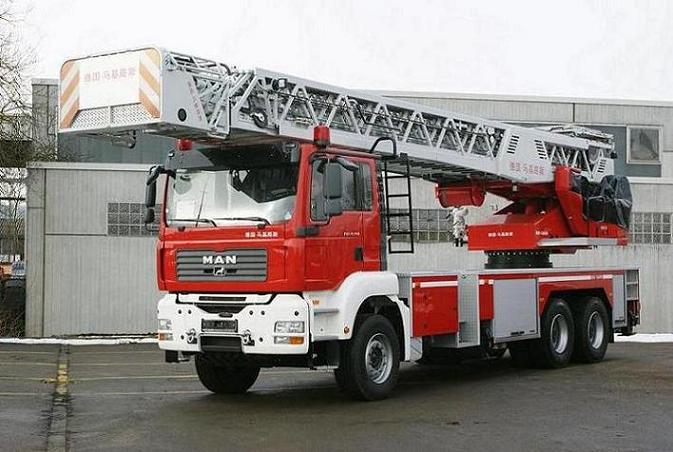

| 装备分类：52米云梯消防车 | 生产厂家：Magirus GmbH 德国马基路斯公司 |
| 品 牌：马基路斯 | 产 地：德国 |
| 型 号：DLK52 |
一、产品及操作说明书：
该车具备一定的救援高度，有工作斗，配救援单价，具有灭火和救援功能；灭火时，通常和大型水罐车联用。 暂无
----------------------------------------------------
二、保养说明书：----------------------------------------------------
三、战训操法：
暂无
----------------------------------------------------
生产厂家官网：
请点击：http://www.magirusgroup.com/de/de/home/
3C认证及其他：2010081804000025（有效期至：2019-09-27 ）
请点击：http://www.cccf.com.cn/net/getReportAndCert.do?enterCertDto.infoId=225311&target=cert
公安部消防产品合格评定中心：
型式检验报告号： 0780036 签发日期： 2006-12-30
查询请点击：http://www.cccf.com.cn/net/getProductDetail.do?enterCertInfo.infoId=225311
| 品牌 | 马基路斯 |
| 型号 | DLK52 |
| 产地 | 德国 |
| 整车尺寸 | 11.98 m×2.5m×3.98m |
| 满载允许总质量（kg） | 23500 |
| 燃油箱（L) | 300 升 |
| 底盘品牌型号 | Actros 2636 |
| 底盘驱动形式 | 6×4 |
| 底盘额定功率 | 265KW，360匹马力 |
| 尾气排放标准 | 欧洲Ⅲ标准 |
| 变速箱 | 16个前进檔，2个倒檔 |
| 制动系统 | 双回路压缩空气刹车系统，带空气干燥器，ABS制动防抱死系统 |
| 油水分离器 | 带油水分离器 |
| 整车发动机与整备质量比 | 比功率11 |
| 发动机型号 | 奔驰OM501 LA |
| 发动机最大扭矩 | 300 升 |
| 发动机其他参数 | 排量：11.946 升 |
| 取力器类型 | NMV200 发动机全功率取力器 |
| 取力器冷却方式 | 强制风冷 |
| 取力器控制方式 | 取力器控制方式：驾驶室设有控制开关及工作指示灯，水泵控制面板设有开关及指示灯 |
| 取力器安装位置 | 后置式 |
| 轮胎参数 | 315/80R22.5 |
| 驾驶室 | 原装单排带卧铺驾驶室，乘员1+1，前排配有三点式自动收缩的安全带 |
| 乘员室 | 后排带卧铺 |
| 驾驶室电气系统 | 除原车设备外，驾驶室内前排中间设置一操作仪表板，控制400W警报器、警灯开关；预留经双电瓶变压12V的车载对讲机电源接口1个 |
| 空调系统 | DL1800R直流整体式冷暖空调，制冷量2800W，制热量3400W |
| 车窗升降方式 | 电动车窗 |
| 驾驶室其他参数 | |
| 臂架系统的组成 | 云梯由6节梯组成，采用强度高，刚性好的优质钢材质 |
| 臂架旋转角度 | -10度～+75度 |
| 臂架控制系统 | 液压控制系统 |
| 臂架系统最大工作高度 | 55米 |
| 臂架系统最大工作外伸 | 23米 |
| 最大抗风强度 | |
| 臂架系统其他参数 | 1、运动：云梯的运动速度可以设定为高速和低速两级，其中低速的最大运动速度约为高速的最大运动速度的70%。2、自动收梯：在云梯与驾驶室夹角、云梯仰角及云梯长度一定范围内，云梯自动回收系统可以将云梯收回到支撑支架中。3、通道：在攀爬区域内无断点，在梯檔上也不会打滑，不含升降机，即使第一节云梯其槽深也达到380mm，槽宽达到470mm，能将人包容到梯内，即便是没有受过专业训练的人员攀爬在云梯上也会有足够的安全感。4、踢蹬：表面防滑和隔热。云梯伸出后，踢蹬自动对齐，便于人员攀爬。5、云梯前端配置：工作斗固定支架、工作斗控制系统信号插口、对讲系统扬声器、承重4000公斤的吊环、2个云梯工作区域照明灯。6、云梯底端配置：云梯工况刻度盘、1个云梯工作区域照明灯、2个黄色闪光灯；起重操作：可以作为起重机使用，重物起吊模式下，最大起重力4000公斤。 |
| 支腿型式及工作跨度 | X型无级可调支腿，跨度3.6-5.2米 |
| 支腿要求独立控制，采用手动和一键式调平或自动调平功能 | 两个支腿控制面板设定在车辆尾部，两侧每个支腿可单独操作，也可以同时操作。支腿可先伸展再落地，也可以伸展与落地运动同时进行以节约时间。为保证车辆安全，支腿控制板上设置有紧急制动按钮，紧急情况下，按下该按钮，所有支腿运动立即停止。 |
| 支腿是否带有夜间操作模式，及方位指示灯 | 车辆尾部有支腿指示灯，指示支腿支撑情况 |
| 液压及电线管路隐藏于支腿内部 | 液压及电线管路隐藏于支腿内部 |
| 支腿其他参数 | 支腿驱动：通过液压缸驱动，可无级伸展；支腿伸展时，工作斗能够自动从其行驶位置转到工作位置上；支腿回收时，工作斗能够自动从其工作位置转到行驶位置上。支腿控制板上设置有工作斗行驶/工作位置按钮，关闭该按钮，工作斗也可以不随支腿运动。 |
| 工作斗最大安全负载 | 300公斤 |
| 工作斗尺寸 | |
| 工作斗材质 | 高性能铝合金材料 |
| 工作斗旋转角度 | 360度 |
| 工作斗自带系统（平衡、通讯、照明、水路、防撞系统及测风仪等等） | 带风速仪。调平：工作斗自动调平系统可以保证工作斗在云梯的俯仰运动时始终保持在水平面上。调平回转装置内的双作用液压锁可以允许工作斗可靠地停留在任何位置上。如果调平系统电液单元发生故障，当工作斗与云梯的夹角达到一定范围时，云梯的俯仰运动会被停止。如果整个控制系统都出现故障，可以使用紧急操作，手动对工作斗进行调平；工作斗控制台：通过油门开关和操纵杆控制云梯的伸缩、俯仰和旋转等动作，工作斗控制台主要功能与主控制台功能相同。为保证工作斗控制台操作安全，主控制台的油门开关具有优先权，只有它松开时，工作斗控制台才能工作 |
| 工作斗其他参数1 | 结构：工作斗控制台位于工作斗前侧中间位置；安装与拆卸：救援工作斗安装在云梯顶部，可以方便快捷的取下来。工作斗在车辆行驶时自动翻转在云梯前端，并能随着支腿的伸展和收回自动展开到工作位置上和收回到其行驶位置上。操作过程中，工作斗始终保持水平位置，当操作支腿系统时，工作斗可以自动翻转到工作状态。 |
| 工作斗其他参数2 | 工作斗前端两侧安装了2个多功能支架，可用来安装水炮、担架、照明灯、排烟机或其它装备；自保设备：工作斗自保喷嘴 |
| 消防炮型号 | 不明 |
| 消防炮安装位置 | 通过多功能支架安装在工作斗中 |
| 消防炮控制方式 | 手动炮 |
| 消防炮可旋转角度 | 平：180 度、垂直：-15度至+65 度 |
| 消防炮流量 | 流量不小于1800升/分 |
| 消防炮泡沫直流射程 | 射程约45米 |
| 消防炮水直流射程 | 射程约45米 |
| 消防炮其他参数 | |
| 消防泵型号 | 马基路斯常压二级离心式消防泵 |
| 消防泵材质和安装位置 | 主体材料为防腐蚀轻合金 |
| 消防泵其他参数 | 具有低损耗和高可靠性的特性，不受淤泥污水损耗，两片膜片独立或同时工作产生真空，一旦建立水压就自动停止，即无须电力或液压等辅助装置控制 |
| 消防泵流量 | 约3000升/分 |
| 真空泵品牌型号及控制方式 | 马基路斯全自动膜式真空泵，由离心泵水压控制 |
| 真空泵其他参数 | |
| 水路系统材质 | 优质钢材质 |
| 水路系统其他参数 | 第一节云梯固定水管，管路：2个DN125毫米的吸水口，车体左右两侧各1个；4个DN80出水口，车体左右两侧各2个。 |
| 是否可接外接水源 | |
| 其他参数1 | 转台：转台旋转：360°连续旋转；转台调平：云梯车配备自动调平系统，即使车辆停放在斜坡上，也可以保证云梯及工作斗始终工作在水平位置上，必要时可以进行手动调平；调平角度约：8.5° |
| 其他参数2 | 主控制台：配备如下：云梯伸缩运动操作杆；集成升降机升降、伸出和收回升降机滑轨；云梯旋转、俯仰运动操作杆；集成工作斗/升降机操作按钮或对讲系统通话按钮；脚踏式油门开关；紧急操作控制杆；云梯工况指示刻度盘；紧急停止按钮主控制台与工作斗的对讲系统(麦克风、扬声器） |
| 其他参数3 | 升降机：负载：180kg；工作角度：云梯向上仰起角度超过一定角度后，升降机可以工作；驱动：升降机由液压马达驱动的绞盘钢缆驱动，并设制动锁止装置，升降机可在云梯滑轨任意位置可靠停留；升降机配自动延伸导轨，可至地面，方便人员的进出；升降机在不用时可折迭，以降低车辆行驶高度。 |
| 其他参数4 | 液压系统：驱动：由取力器通过万向轴驱动液压泵及液压系统。所有液压驱动的云梯运动都正比于操作杆的位置。云梯升降、伸缩和旋转均可同时进行，每种运动也可单独控制。工作：采用“载荷敏感”的液压控制系统来分配液压泵及马达的输出动力。 |
| 是否带有操纵及仪表监测系统 | 带有云梯工作时间计时表、监测功能、监控功能、自诊功能、报警功能、紧急操作系统、智能计算机减震系统。 智能计算机减震系统通过特殊程序、电气和液压系统控制所有的云梯运动，主动吸收云梯运动和救援过程中产生的振动，提高云梯救援速度，尽最大可能保持云梯运动平稳，增强云梯安全性的同时更有利于救援工作的顺利展开。 |
| 电气（警灯、警报器）系统 | 车前部2个红色旋转警灯、车辆尾部两个频闪警灯，红蓝各一。警笛系统带喇叭，功率200W并且可以调节。驾驶室前距离地面1.2～1.7米处进气格栅上适当位置装有LED频闪灯。 |
| 电气（照明、安全灯、影像等）系统 | 2个云梯前部工作区域照明灯；1个云梯根部工作区域照明灯；2个云梯尾部黄色闪光灯；1个工作斗前工作区域照明灯（2个1000W，230V泛光灯）；4个支腿黄色闪光灯；安装倒车影像系统 |
| 上装电气部分是否为独立电路并设总阀 | 警报器、警灯、电台、器材箱照明等上装部分电气为电气路，并装有总开关 |
| 电气其他参数 | 工作斗内设有3个220伏，1个380伏电源插口，可连接照明灯或电动工具；发电机：≥5KVA发电机。安装在转台基部。从转台到工作斗安装220/380伏交流电源线，配断路器。 |
| 自检功能 | 在取力器挂上后，智能计算机系统对整车各系统及传感器进行检测，确保各系统正常后才允许支腿操作；当支腿支撑完毕后，智能系统必须判断支腿的支撑情况，确保支撑稳定后，才允许云梯操作；在云梯工作没有收回到行驶位置前，智能计算机系统控制支腿，防止支腿意外收回。 |
| 器材箱内是否加装空气呼吸器固定背架 | 器材箱内加装4具9L空气呼吸器固定背架 |
| 器材箱材质 | “AluFire”消防专用铝合金骨架结构 |
| 器材箱蒙板和底板材质 | 采用消防专用铝合金材料制成，内外嵌板和地面由铝板制成，覆以消防专用的铝合金防滑盖板，可行走区域覆有防腐、防滑铝板。 |
| 器材箱分布 | 车左右二侧 |
| 器材箱轴荷 | 整车轴荷分布合理，离去角尽量大 |
| 器材箱照明 | 每个器材箱都配备自动照明灯，随卷帘门的打开/关闭，自动照明灯亮/熄灭，驾驶室内相应的器材箱指示灯亮/熄灭 |
| 器材箱工艺技术及载重 | 器材箱设计必须达到足够的载重承受能力，铝板粘接技术须达到圆滑、平整、美观。接合处及关节处无需保养；滑动时无噪音，非常安静；平稳性极好。 |
| 器材箱其他参数 | |
| 随车器材：按照客户要求配置 | 按照客户要求配置 |
| 随车资料：标准随车附件、器材清单等 | 标准随车附件、器材清单等 |
| 性能及外观满足各项国家相关标准 | 所有操作开关、仪表、器材架及车辆均有符合规范的中文防水标识标注。所有水路接口均采用内扣式接口。整车性能符合已实行的国标GB7956《消防车性能要求及实验方法》的规定。整车外观保持一定的平整度，且符合GA39.4-92的有关规定。车辆留有便于水泵、电瓶、油虑等部位的维护保养工作口。所有粘接保证一定的强度，符合国家相关标准。所有焊接牢固、光洁、平整，符合国家相关标准。 |
| 其他内容1 | 2014/12/1数据 |
| 其他内容2 | |
| 强制性产品认证整车（CCCF）证书号及有效时间 | 2010081804000025（有效期至：2019-09-27 ） |
| 其他证书 | 检验报告号： 0780036 签发日期： 2006-12-30 |
| 产品视频 | 有 |
| 战训视频 | 暂无 |
| 教学标准操作视频 | 暂无 |
| 其他视频 | 暂无 |
