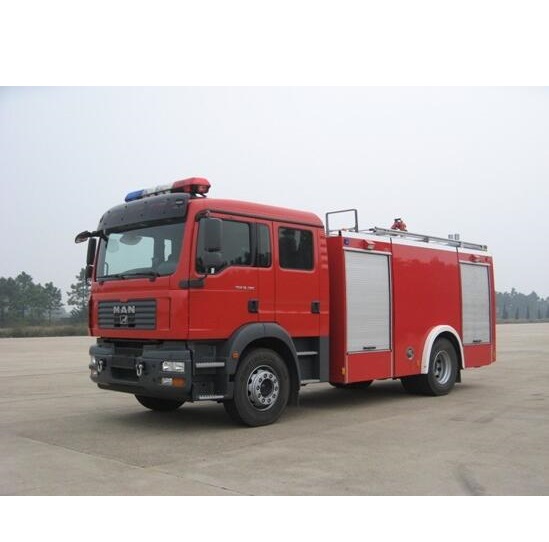

装备分类:泡沫消防车 | 生产厂家:苏州市捷达消防车辆装备有限公司 |
品 牌:捷达 | 产 地:中国 |
型 号:SJD5160GXFPM50M1 |
一、产品及操作说明书:
该车采用大力泵,配备泡沫,车载照明,手抬泵等。主要用于一般火灾及油类火灾的扑救。
----------------------------------------------------
二、保养说明书:
暂无
----------------------------------------------------
三、战训操法:
暂无
----------------------------------------------------
生产厂家官网:
请点击:http://www.jd-fire-industry.com/
公安部消防产品合格评定中心首页:
http://www.cccf.net.cn/getCenterIndex.do
3C认证及其他:暂无
请点击:暂无
型式检验报告号:暂无
品牌 | 捷达 |
型号 | SJD5160GXFPM50M1 |
整车尺寸 | 8000mm×2500mm×3800mm |
满载允许总质量(kg) | 18000 kg |
燃油箱(L) | 200升 |
底盘品牌型号 | MAN TGM 18.280 |
底盘驱动形式 | 4X2 |
底盘额定功率 | 206kW(280马力) |
尾气排放标准 | 欧Ⅲ标准 |
变速箱 | 全同步ZF变速箱、9个前进挡,1个倒挡 |
制动系统 | MAN BrakeMatic电子制动系统,带防抱死(ABS)功能,前后轮盘式制动器,双回路压缩空气制动 |
油水分离器 | 加装油水分离器 |
整车发动机与整备质量比 | 比功率11.9 |
发动机型号 | D0836LFL41/六缸涡轮增压柴油发动机 |
发动机最大扭矩 | 1100Nm/(1200~1800r/min时) |
发动机其他参数 | 排量: 6.871 升 |
取力器类型 | 变速箱后取力式 ,速比1.50 |
取力器冷却方式 | 风冷 |
取力器控制方式 | 电控气动 |
取力器安装位置 | 消防泵取力器位于变速箱后右上部 |
轮胎参数 | 295/80R22.5 |
驾驶室 | 原装DK双排座驾乘室,乘员2+4人,前排配有三点式自动收缩的安全带 |
乘员室 | 座位设置4人 |
驾驶室电气系统 | 除原车设备外,驾驶室内前排中间设置一操作仪表板,控制200W警报器、警灯开关;预留经双电瓶变压12V的车载对讲机电源接口1个,接插件: 采用防水性能达到IP67的进口品牌接插件 |
空调系统 | 暖风/通风系统,空调系统 |
车窗升降方式 | 电动门窗 |
驾驶室其他参数 | 乘员室可并排乘坐4名消防战斗员,后排座椅背后设有4具空气呼吸器架;中间设置4个对讲机充电底座。乘员室设有方便战斗员上下的门梯及扶手。配备有与驾驶室通话的对话装置。 |
水液罐容量 | 水 |
泡沫罐容量 | 泡沫:1000kg |
罐体材质 | 优质碳钢 |
罐体保质期 | 罐体使用保质期为10年以上 |
水液罐设有液位装置及溢流装置 | 2个溢流装置,1个液位指示器 |
水液罐上方设有入孔(≥ф400mm) | 2个入口孔,带有快速锁紧及开启装置 |
水液罐注液装置 | 两侧各一个注水口 |
水液罐排污口 | 1个排污口,带球阀,阀芯为不锈钢 |
水液罐接口方式 | 全车采用内扣式接口,附带4个卡口与内扣式接口的转换接头,1个150mm的后进水管路,连接水罐与水泵 |
水液罐其他参数 | 结构:钢板焊接式,内设纵、横防荡板;形式:内藏式 |
泡沫比例混合器品牌型号 | FSB65-C全自动泡沫比例混合器 |
泡沫比例混合器流量 | 流量40L/s |
泡沫混合比例调节范围 | 全自动,0-6%无级调节 |
泡沫系统其他参数 | 24伏直流 |
消防泵品牌型号 | 美国大力KSP1000消防泵 |
消防泵安装位置 | 后置式 |
消防泵在1MP压力下的最大流量 | 65 L/s |
真空泵品牌型号 | 美国大力AP00951-24DC直流电动滑片真空泵 |
真空泵最大真空度 | ≥85kP |
消防泵的吸深及额定流量 | 吸深:7m,引水时间:≤80s |
消防泵其他参数 | 在中压为2.0MPa,流量为中压 33L/s |
管路系统设置 | 1、吸水管路:水泵设有Φ150mm进水口,可从天然水源吸水或从液罐吸水;采用Φ150mm吸水管机构2m×4根,2、出水管路:泵房顶部有1个直径≥100mm的水炮管路;在水罐后封板右侧有1个注水管路,可通过水泵直接向罐内注水。 |
管路系统材料及标识 | 所有连接管路,均为不锈钢材料;。所有接口均以反光标识区分,出水口为红色,进水口为绿色,泡沫液管路为黄色。 |
管路系统其他参数 | 1、放余水管路:为保护水泵及各球阀,在管路中加装了放余水球阀。2、冷却水管路:为使取力器在工作中应付各种复杂情况,管路中配有一冷却水管路进出水管路中各配一广式球阀。 |
消防炮型号 | 美国大力RCMF1000型电动水/泡沫两用炮 |
消防炮安装位置 | 后泵房顶部 |
消防炮控制方式 | 电动或手动 |
消防炮可旋转角度 | 水平旋转角度:0~360°,俯仰角度: -45°~+90° |
消防炮流量 | 65L/S |
消防炮泡沫直流射程 | 60米 |
消防炮水直流射程 | 65米 |
消防炮其他参数 | 最大工作压力:1.6 兆帕 |
是否带有操纵及仪表监测系统 | 取力器挂档开关及指示灯,照明开关;仪表板位于泵房内,仪表板装有:转速表、真空表、水泵出水压力表、器材箱照明开关、罐液位指示装置等 |
电气(警灯、警报器)系统 | 驾驶室顶部前端分别装配有红色长排LED频闪警灯,驾驶室前距地面1.2-1.7米间的进气格栅上适当位置装LED频闪灯2个。驾驶室顶部前端装有红色长排LED频闪警灯,100W警报器;车顶两侧装有LED侧照明灯及2套红蓝频闪灯(长X宽≥20CM) |
电气(照明、安全灯、影像等)系统 | 安装倒车影像系统 |
上装电气部分是否为独立电路并设总阀 | 警报器、警灯、电台、器材箱照明灯等上装部分电气为独立电路。控制器件按装在驾驶室内 |
电气其他参数 | 车辆两侧上方配有照明灯,下方安装安全标志灯,车顶后配有24V、60W照明灯1只 |
照明系统发电机型号 | - |
照明系统发电机性能 | - |
照明系统照明灯型号 | 车顶配有320W的LED升降照明1只,带云台。 |
照明系统照明灯性能 | 工作高度不小于7米 |
照明系统其他参数 | - |
器材箱内是否加装空气呼吸器固定背架 | 设置2-3具9L空气呼吸器固定支架,预留4只9L空气呼吸器备瓶位置 |
器材箱材质 | 骨架为高强度可调型钢 |
器材箱蒙板和底板材质 | 蒙板为粘铝板(阳极氧化处理),器材箱左右两侧、泵房左右后三侧均有铝合金卷帘门和碰锁 |
器材箱分布 | 合理分布在车辆两侧;器材布置原则:按战斗编成和战斗展开设计器材集成;按人体工程学原理设计各种器材托架;按使用逻辑关系和使用频率放置器材; 站在地面或踏板上1-2个动作内取用任何器材。 |
器材箱轴荷 | 整车轴荷分布合理,离去角尽量大 |
器材箱照明 | 卷帘门启闭时控制器材箱照明灯,并于驾驶室设置卷帘门启闭报警装置 |
器材箱工艺技术及载重 | 可调式结构,空间上下可调,牢固可靠,确保强度和刚度。蒙板为进口航空用高强度粘结胶粘结(无铆钉)。使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。 |
器材箱其他参数 | 预留小型急救药箱位置;拉梯可置于车顶拉梯翻转架上,一人在地面即可取用,使用可调型钢技术分隔器材箱,配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理,空间利用率>80%。 |
随车器材 | 按照客户要求配置 |
随车资料:标准随车附件、器材清单等 | 具有标准随车附件、器材清单等 |
性能及外观满足各项国家相关标准 | 1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志; 2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定; 3、 液罐质量符合GA39.5-92的规定; 4、 整车外观美观大方 |
其他内容1 | 2012/10/1 |
其他内容2 | - |
强制性产品认证整车(CCCF)证书号及有效时间 | 暂无 |
其他证书 | 暂无 |
产品视频 | 暂无 |
战训视频 | 暂无 |
教学标准操作视频 | 教学考核使用操(中级)见产品页面 |
其他视频 | 暂无 |
