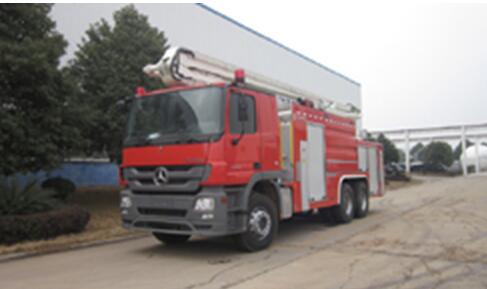

25米举高喷射消防车(欧III)

25米举高喷射消防车(欧III)

装备分类:20-29米举高喷射消防车

品  牌:中联

型  号:ZLJ5251JXFJP25

生产厂家:中联重科股份有限公司

产  地:中国

分享到:

  • 装备概述
  • 技术参数
装备分类:20-29米举高喷射消防车 生产厂家:中联重科股份有限公司
品  牌:中联 产  地:中国
型  号:ZLJ5251JXFJP25

一、产品及操作说明书:


    该车具备支撑系统、回转盘、举高臂架和灭火装置,可以进行登高灭火和救援。无水源时必须与大型供水车或供泡沫车配套使用,以保证不间断射水。


----------------------------------------------------


二、保养说明书:


暂无


----------------------------------------------------


三、战训操法:


暂无


----------------------------------------------------



生产厂家官网:

请点击:http://www.zoomlion.com


公安部消防产品合格评定中心

3C认证及其他:2012081804000063  (有效期至:2017年05月17日)

请点击:http://www.cccf.com.cn/search/getProductDetail.do?enterCertInfo.infoId=178353

型式报告:Zb201280029

品牌 中联
型号 ZLJ5251JXFJP25
产地 湖南长沙
整车尺寸 9780mm×2500mm×3820mm
满载允许总质量(kg) 33000
燃油箱(L) 400
底盘型号 奔驰Actros3344
底盘驱动形式 6X4
底盘额定功率 320千瓦/435马力
尾气排放标准 欧洲3号
变速箱 奔驰PowerShift® G330-12全自动变速箱,12个前进挡,速比11.63-0.77,4个倒挡
制动系统 智能制动控制系统、制动防抱死(ABS)功能,独立式双回路压缩空气制动系统,加热式压缩空气干燥器,前后鼓式制动器
油水分离器 带油水分离器
轮胎参数 前轮
整车发动机与整备质量比 比功率 :11.3
发动机型号 奔驰OM501 LA
发动机最大扭矩 2100牛米
发动机其他参数 排量:11.946 升
取力器类型 消防泵取力器为夹心式,带离合器功能,可远程操作。油泵取力器为变速箱后取力,机械式。
取力器冷却方式 风冷
取力器控制方式 电气控制
取力器安装位置 消防泵取力器位于离合器和变速箱之间,油泵取力器位于变速箱后下部。
驾驶室 低顶宽体驾驶室,带卧铺,乘员2人,前排配有三点式自动收缩的安全带
乘员室 乘员室,座位设置2人,中间设置4个对讲机充电底座
驾驶室电气系统 除原车设备外,加装取力器控制开关、200W警报器与长排红色LED警灯开关、预留经双电瓶变压12V的车载对讲机电源接口1个,采用防水性能达到IP67的进口接插件。
空调系统 冷暖空调
车窗升降方式 电动车窗
驾驶室其他参数
臂架系统的组成 三节折叠臂,臂架布置形式: 一、二臂为上下布置,三臂侧置
臂架旋转角度 360度无级旋转
臂架控制系统 基于CAN总线的智能控制系统(控制器+显示屏+控制程序),脚踏开关+手柄无级控制、电控强制操作、手动强制操作。
臂架系统最大工作高度 25米
臂架系统最大工作外伸 14.8米
最大抗风强度 允许风速(m/s)12.5米(6级)
臂架系统其他参数 中心回转接头:水、电、液一体式;回转支承: 外齿、接触球式
支腿型式及工作跨度 H型,跨距:3600mm(横向)
支腿要求独立控制,采用手动和一键式调平或自动调平功能 自动展开调平和自动收拢,应急状态可以手动操作;支腿动作报警:支腿动作时,声光自动报警,防止触碰伤人;支腿未缩提示: 如支腿未缩到位,光自动报警,防止行车发生事故
支腿是否带有夜间操作模式,及方位指示灯 带有夜间操作模式,及方位指示灯
液压及电线管路隐藏于支腿内部 液压及电线管路隐藏于支腿内部
支腿其他参数 支腿动作时间(s)<40,液压系统: 变量泵+比例阀系统
水液罐容量 水液罐容量:3000L,泡沫罐容量:2000L
罐体材质 304不锈钢,底板厚度5mm,侧板厚度4mm,顶板3mm,
罐体保质期 保质期10年以上
水液罐设有液位装置及溢流装置 带溢流装置、液位指示器
水液罐上方设有入孔(≥ф400mm) 2个入口孔(450mm),水液罐设有带弯头的溢水管及带弯管的防溢水补水管,补水管道应从罐顶向下注水
水液罐注液装置 ф80mm 注水口左右各2个 ,带扪盖,带单向阀的补水口,注水口设计在车箱的后部,
水液罐排污口 2个配球阀的排污口,1个泡沫液出口
水液罐接口方式 全车采用内扣式接口,带有快速锁紧、开启装置,内设纵、横防荡板
水液罐其他参数 罐体连接方式:弹性连接,水罐顶部采用防滑板和进行防滑处理
消防泵型号 美国大力PSP1500
消防泵安装位置 车中部
消防泵在1MP压力下的最大流量 水泵流量:≥90L/s (1.0Mpa)
真空泵品牌型号 美国大力AP00954电动真空泵
真空泵最大真空度 最大真空度:-85KPA
消防泵的吸深及额定流量 吸深7m,额定流量90L/S
消防泵其他参数1 水泵工作压力:≤1.5MPa,
消防泵其他参数2
消防炮型号 美国大力RCMF1000水炮
消防炮安装位置 液压臂前端
消防炮控制方式 电动线控
消防炮可旋转角度 回转角度°-150~+150°,俯仰角°-40~+70°
消防炮流量 80L/s
消防炮泡沫直流射程 70米
消防炮水直流射程 80米
消防炮其他参数 电动控制水炮、实现水平回转、俯仰和改变水流形状
泡沫比例混合器品牌型号 FSB120-C全自动泡沫比例混合器
泡沫比例混合器流量 泡沫液流量 7.5-454(L/min)
泡沫混合比例调节范围 0%-6%无级调节
泡沫系统其他参数 环泵可调式
管路系统材质 伸缩水管:进口铝合金管,其余水管:304不锈钢或铝合金
管路系统安装及灭火剂输送方式 车身左右2侧各有:出水口:卡式消防接口DN80-2个;注水口:卡式消防接口DN80-2个;吸水口:内扣式消防接口带滤网 DN150- 1个
管路系统其他参数 所有接口均以反光标识区分,出水口为红色,进水口为绿色,泡沫液管路为黄色。
是否可接外接水源 可选配
破拆装备安装部位 可选配
破拆装备功能 -
破拆装备控制方式 -
破拆装备驱动力 -
破拆装备冲击力 -
是否带有操纵及仪表监测系统 带有操纵及仪表监测系统;操作位置:五个,一个在驾驶室后部,一个车身前部左侧,一个在车身前部右侧,另外两个在车辆后部左右两侧
自检功能 上下车互锁:支腿未展开,臂架不能动作;臂架离开支架,支腿不能动作;臂架的缓冲保护:极限位置以及突然操作手柄,系统能自动实现加减速;应急功能:上车操作阀和支腿操作阀都带有应急手动操作;系统带有应急动力单元,发动机或油泵出现故障时,用于收拢臂架和支腿;臂架限幅保护:臂架接近极限幅度时,能自动缓慢停止;回转缓冲保护:回转突然停止,系统能够有效实现缓冲;车身防碰撞:臂架在小变幅角度回转时,为了防止臂架碰撞车身,回转到一定方位时,自动停止危险方向的回转。
液压系统相关参数 液压系统型式:变量泵+比例阀系统(进口);系统压力: 23Mpa ;臂架操作阀:液压先导高性能电磁比例阀,臂架动作时,发动机转速自动升至额定转速;支腿阀:电磁比例阀,支腿自动动作时,发动机转速自动升高 ;应急泵一个;滤油器:进口件,泵出口一个管路滤油器、油箱一个回油滤油器,带滤芯堵塞发讯指示;液压油: L-HM32(南方地区);L-HV32 (北方地区);平衡阀(进口);换向阀(进口;溢流阀(进口)
其他参数
电气(警灯、警报器)系统 驾驶室顶左右各有一个圆形警灯、车身左右上部各有四个长方形红蓝相间频闪警灯,车尾左右各设一个方形红色/蓝色频闪警灯;警灯警报器在驾驶室内集成操作,警报器具备消防警报声、警笛声、对外喊话等多种功能。警报器功率100W。
电气(照明、安全灯、影像等)系统 安装倒车影像系统
上装电气部分是否为独立电路并设总阀 警报器、警灯、电台、器材箱照明灯等上装部分电气为独立电路。上装总电源配有总开关
电气其他参数 灯光照明系统:臂架顶端带有一个35W氙气探照灯,楼梯处设有通道照明灯,操作仪表台设置仪表照明灯,支腿动作设置琥珀色警示灯,四个支腿各带有一个用于照射支腿支撑地面的照明灯。臂架拖链及电缆为进口。配备≥3kw发电机1部,输出电压20V/380V,可直接向备用液压应急回收系统供电;臂端配置有线视频摄像头,移动显示器放置于操作台内
器材箱内加装4具9L空气呼吸器固定背架
器材箱材质 材质:骨架采用高强度铝合金专用型材
器材箱蒙板和底板材质 全铝合金板进行阳极氧化处理
器材箱分布 器材箱分布在车的2侧,内器材架采用内藏式搭接技术,合理布置器材架,强度高,外形美观,组合灵活性强,最大限度利用空间放置器材,提高空间利用率和可变性。
器材箱轴荷 整车轴荷分布合理,离去角尽量大
器材箱照明 共4个卷帘门器材箱左右两侧和泵室门为高强度铝合金卷帘门,配备自动开启照明灯。
器材箱工艺技术及载重 足够的载重承受能力,蒙板与骨架之间采用高强度结构用粘结胶粘结,车身外表面光滑、平整、美观,有效减震,避免松动;并提供器材箱分布图
器材箱内是否配备处置抢险救援、个人防护等各类装备 可选配
器材箱内是否配备侦检、警戒、破拆、救生、照明破拆等装备 可选配
器材箱其他参数 上翻门:2个,位于中后轴轮胎罩上方,内部可放置吸水管;踏梯:车辆后部,左右各一,固定式;预留1台泡沫输转泵位置
器材箱其他参数
随车器材:按照客户要求配置 按照客户要求配置
随车资料:标准随车附件、器材清单等 标准随车附件、器材清单等
性能及外观满足各项国家相关标准 器材箱分割不能影响加油口、电瓶、油滤等底盘附件的维护保养。所有操作开关、仪表、器材架及车辆均有符合规范的中文防水标识标注。液罐质量符合公安部GA39.4-92的规定。整车性能符合已实行的国标GB7956《消防车性能要求及实验方法》的规定。整车外观保持一定的平整度,且符合GA39.4-92的有关规定。所有粘接保证一定的强度,符合国家相关标准。所有焊接牢固、光洁、平整,符合国家相关标准。所有焊接牢固、光洁、平整、无锈迹,符合国家相关标准 。所有随车器材均的科学合理的固定布置 。
其他内容1 -
其他内容2 -
强制性产品认证整车(CCCF)证书号及有效时间 2012081804000063 (有效期至:2017年05月17日)
其他证书 检验报告 : Zb201280029
产品视频 暂无
战训视频 暂无
教学标准操作视频 教学考核操详见产品页面
其他视频 暂无
演示视频
