| 装备分类：20米以下举高喷射消防车 | 生产厂家：中联重科股份有限公司 |
| 品 牌：中联 | 产 地：中国湖南长沙 |
| 型 号：ZLJ5310JXFJP18 |
一、产品及操作说明书：

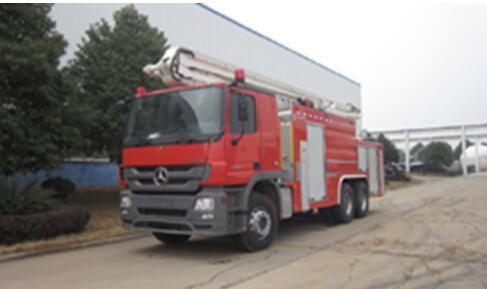

该车具备支撑系统、回转盘、举高臂架和灭火装置，可以进行登高灭火和救援。无水源时必须与大型供水车或供泡沫车配套使用，以保证不间断射水。
----------------------------------------------------
二、保养说明书：
暂无
----------------------------------------------------
三、战训操法：
暂无
----------------------------------------------------
生产厂家官网：
公安部消防产品合格评定中心首页：
http://www.cccf.net.cn/getCenterIndex.do
3C认证及其他：2016年7月预计取得。
请点击：暂无
| 型号 | ZLJ5310JXFJP18 |
| 整车尺寸 | 9800mmX2500mmX3730mm |
| 满载允许总质量（kg） | 33000 |
| 燃油箱（L) | 300 |
| 底盘型号 | 奔驰Actros3344 |
| 底盘驱动形式 | 6X4 |
| 底盘额定功率 | 325千瓦/435马力 |
| 尾气排放标准 | 欧洲4号 |
| 变速箱 | 奔驰G240-16，全同步变速箱，16个前进挡，速比11.7-0.69；2个倒挡 |
| 制动系统 | 奔驰Telligent®智能制动控制系统、制动防抱死（ABS）功能和加速防滑控制（ASR）功能，独立式双回路压缩空气制动系统，加热式压缩空气干燥器，前后轮盘式制动器 |
| 油水分离器 | 带油水分离器 |
| 轮胎参数 | 315/80R22.5 |
| 整车发动机与整备质量比 | 比功率 ：10.4 |
| 发动机型号 | 奔驰OM501 LA V6 涡轮增压中冷智能控制柴油发动机 |
| 发动机最大扭矩 | 2100牛米 |
| 发动机其他参数 | 排量：11.946 升 |
| 取力器类型 | 消防泵取力器为夹心式，带离合器功能，可远程操作。油泵取力器为变速箱后取力，机械式。 |
| 取力器冷却方式 | 风冷 |
| 取力器控制方式 | 电气控制 |
| 取力器安装位置 | 消防泵取力器位于离合器和变速箱之间，油泵取力器位于变速箱后下部。 |
| 驾驶室 | 低顶宽体驾驶室，带卧铺，乘员2人，前排配有三点式自动收缩的安全带 |
| 乘员室 | （可选配）乘员室，座位设置2人，中间设置4个对讲机充电底座 |
| 驾驶室电气系统 | 除原车设备外，加装取力器控制开关、200W警报器与长排红色LED警灯开关、预留经双电瓶变压12V的车载对讲机电源接口1个，采用防水性能达到IP67的进口接插件。 |
| 空调系统 | 冷暖空调 |
| 车窗升降方式 | 电动车窗 |
| 驾驶室其他参数 | |
| 臂架系统的组成 | 二节/折叠臂，臂架布置形式：转台后置，一、二臂上下布置 |
| 臂架旋转角度 | 马达驱动减速机实现任意360º连续回转 |
| 臂架控制系统 | 基于CAN总线的智能控制系统（控制器+显示屏+控制程序），脚踏开关+手柄无级控制、电控强制操作、手动强制操作。 |
| 臂架系统最大工作高度 | 18米 |
| 臂架系统最大工作外伸 | 11米 |
| 最大抗风强度 | 允许风速（m/s）12.5米（6级） |
| 臂架系统其他参数 | 中心回转接头：水、电、液一体式；回转支承： 外齿、接触球式;臂架组合动作时间：＜80s |
| 支腿型式及工作跨度 | H型，跨距：2160mm（横向） |
| 支腿要求独立控制，采用手动和一键式调平或自动调平功能 | 支腿操作：手动展开和收拢 |
| 支腿是否带有夜间操作模式，及方位指示灯 | 带有夜间操作模式，及方位指示灯 |
| 液压及电线管路隐藏于支腿内部 | 液压及电线管路隐藏于支腿内部 |
| 支腿其他参数 | 支腿动作时间(s)＜30，液压系统： 变量泵+比例阀系统 |
| 水液罐容量 | 水液罐容量：10000L，泡沫罐容量：2000L |
| 罐体材质 | 304不锈钢，底板厚度5mm，侧板厚度4mm，顶板3mm，罐体连接方式：弹性连接 |
| 罐体保质期 | 保质期10年以上 |
| 水液罐设有液位装置及溢流装置 | 带溢流装置、液位指示器 |
| 水液罐上方设有入孔（≥ф400mm） | 2个入口孔(450mm)，水液罐设有带弯头的溢水管及带弯管的防溢水补水管，补水管道应从罐顶向下注水 |
| 水液罐注液装置 | ф80mm 注水口左右各2个 ，带扪盖，带单向阀的补水口，注水口设计在车箱的后部， |
| 水液罐排污口 | 2个配球阀的排污口，1个泡沫液出口 |
| 水液罐接口方式 | 全车采用内扣式接口，带有快速锁紧、开启装置，内设纵、横防荡板 |
| 水液罐其他参数 | 罐体连接方式：弹性连接，水罐顶部采用防滑板和进行防滑处理 |
| 消防泵型号 | 美国大力PSP1500 |
| 消防泵安装位置 | 车中部 |
| 消防泵在1MP压力下的最大流量 | 水泵流量：≥90L／s （1.0Mpa） |
| 真空泵品牌型号 | 美国大力AP00954电动真空泵 |
| 真空泵最大真空度 | 最大真空度：-85KPA |
| 消防泵的吸深及额定流量 | 吸深7m，额定流量90L/S |
| 消防泵其他参数1 | 水泵工作压力：≤1.5MPa， |
| 消防泵其他参数2 | |
| 消防炮型号 | 阿密龙Akron 3578 |
| 消防炮安装位置 | 液压臂前端 |
| 消防炮控制方式 | 电动线控 |
| 消防炮可旋转角度 | 回转角度°-90～+90°，俯仰角°-40～＋70° |
| 消防炮流量 | 80L/s |
| 消防炮泡沫直流射程 | 70米 |
| 消防炮水直流射程 | 80米 |
| 消防炮其他参数 | 电动控制水炮、实现水平回转、俯仰和改变水流形状 |
| 泡沫比例混合器品牌型号 | 不详 |
| 泡沫比例混合器流量 | 泡沫液流量 7.5-454(L/min) |
| 泡沫混合比例调节范围 | 0%-6%无级调节 |
| 泡沫系统其他参数 | 环泵可调式 |
| 管路系统材质 | 不锈钢与铝合金全硬管系统 |
| 管路系统安装及灭火剂输送方式 | 车身左右2侧各有：出水口：卡式消防接口DN80-2个；注水口：卡式消防接口DN80-2个；吸水口：内扣式消防接口带滤网 DN150- 1个；外吸口型式内扣式/ DN125-1；泡沫外吸口型式：内扣式/ DN40-1 |
| 管路系统其他参数 | 所有接口均以反光标识区分，出水口为红色，进水口为绿色，泡沫液管路为黄色。 |
| 是否可接外接水源 | 可选配 |
| 破拆装备安装部位 | 可选配 |
| 破拆装备功能 | 可选配 |
| 破拆装备控制方式 | 可选配 |
| 破拆装备驱动力 | 可选配 |
| 破拆装备冲击力 | 可选配 |
| 是否带有操纵及仪表监测系统 | 带有操纵及仪表监测系统；操作位置：五个，一个在驾驶室后部，一个车身前部左侧，一个在车身前部右侧，另外两个在车辆后部左右两侧 |
| 自检功能 | 上下车互锁：支腿未展开，臂架不能动作；臂架离开支架，支腿不能动作。回转对中：回转在接近中位时，显示信号，确保中位精确对准。水罐涨罐保护： 除了设置足够大孔径的溢水口，还设置罐口压力溢流装置，水罐补水时，防止意外超压。应急功能：上下车转换阀和支腿操作阀都带有应急手动操作；系统带有应急动力单元，发动机或油泵出现故障时，用于收拢臂架和支腿。臂架限幅保护：臂架接近极限幅度时，能自动停止。液压油滤芯堵塞保护：滤芯堵塞时，操作面板显示灯光信号，提示更换滤芯。器材箱门未关提示：行车时，如器材箱门未关，光自动报警，防止行车发生事故。 |
| 液压系统相关参数 | 液压系统型式：变量泵+比例阀系统（进口）；系统压力： 20Mpa ；臂架操作阀：液压先导高性能电磁比例阀，臂架动作时，发动机转速自动升至额定转速；应急泵一个；滤油器：进口件，泵出口一个管路滤油器、油箱一个回油滤油器，带滤芯堵塞发讯指示；液压油规格： L-HM32（南方地区）；L-HV32 (北方地区)；平衡阀（进口）；换向阀（进口；溢流阀（进口） |
| 其他参数 | |
| 电气（警灯、警报器）系统 | 驾驶室顶设置长排警灯、车身左右上部各有三个长方形红蓝相间频闪警灯，车尾左右各设一个方形红色/蓝色频闪警灯；警灯警报器在驾驶室内集成操作，警报器具备消防警报声、警笛声、对外喊话等多种功能。警报器功率200W。 |
| 电气（照明、安全灯、影像等）系统 | 安装倒车影像系统 |
| 上装电气部分是否为独立电路并设总阀 | 警报器、警灯、电台、器材箱照明灯等上装部分电气为独立电路。上装总电源配有总开关 |
| 电气其他参数 | 控制系统：基于CAN总线的智能控制系统（控制器+控制程序）。 操作位置：两个，主操作台位于车身前部，支腿操作位于车身尾部。 灯光照明系统：臂架顶端带有一个35W氙气探照灯，操作仪表台设置仪表照明灯。 |
| 器材箱内加装4具9L空气呼吸器固定背架 | |
| 器材箱材质 | 材质：骨架采用高强度铝合金专用型材 |
| 器材箱蒙板和底板材质 | 全铝合金板进行阳极氧化处理 |
| 器材箱分布 | 器材箱分布在车的2侧，内器材架采用内藏式搭接技术，合理布置器材架，强度高，外形美观，组合灵活性强，最大限度利用空间放置器材，提高空间利用率和可变性。 |
| 器材箱轴荷 | 整车轴荷分布合理，离去角尽量大 |
| 器材箱照明 | 共5个卷帘门器材箱左右两侧和泵室门为高强度铝合金卷帘门，配备自动开启照明灯。 |
| 器材箱工艺技术及载重 | 足够的载重承受能力，蒙板与骨架之间采用高强度结构用粘结胶粘结，车身外表面光滑、平整、美观，有效减震，避免松动；并提供器材箱分布图 |
| 器材箱内是否配备处置抢险救援、个人防护等各类装备 | 可选配 |
| 器材箱内是否配备侦检、警戒、破拆、救生、照明破拆等装备 | 可选配 |
| 器材箱其他参数 | 上翻门：2个，位于中后轴轮胎罩上方，内部可放置吸水管；踏梯：车辆后部，左右各一，固定式； |
| 随车器材：按照客户要求配置 | 按照客户要求配置 |
| 随车资料：标准随车附件、器材清单等 | 标准随车附件、器材清单等 |
| 性能及外观满足各项国家相关标准 | 器材箱分割不能影响加油口、电瓶、油滤等底盘附件的维护保养。所有操作开关、仪表、器材架及车辆均有符合规范的中文防水标识标注。液罐质量符合公安部GA39.4-92的规定。整车性能符合已实行的国标GB7956《消防车性能要求及实验方法》的规定。整车外观保持一定的平整度，且符合GA39.4-92的有关规定。所有粘接保证一定的强度，符合国家相关标准。所有焊接牢固、光洁、平整，符合国家相关标准。所有焊接牢固、光洁、平整、无锈迹，符合国家相关标准 。所有随车器材均的科学合理的固定布置 。 |
| 其他内容1 | |
| 其他内容2 | |
| 强制性产品认证整车（CCCF）证书号及有效时间 | 2016.7月预计取得。 |
| 其他证书 | 暂无 |
| 产品视频 | 暂无 |
| 战训视频 | 暂无 |
| 教学标准操作视频 | 教学及考核视频详见产品页面 |
| 其他视频 | 暂无 |
