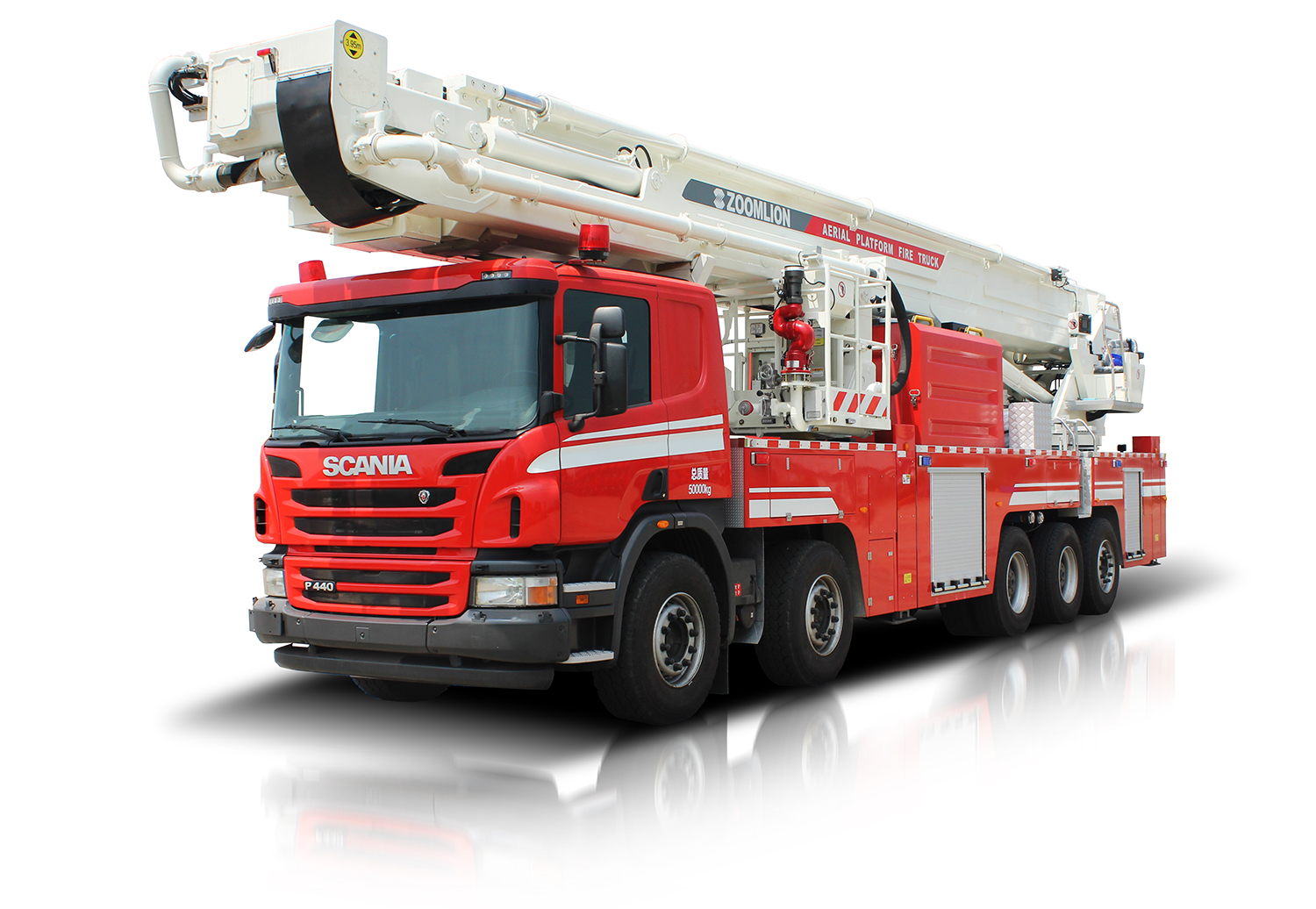

70米登高平台消防车(欧V)

70米登高平台消防车(欧V)

装备分类:70米登高平台消防车

品  牌:中联牌

型  号:​ZLJ5500JXFDG70

生产厂家:中联重科股份有限公司

产  地:长沙

分享到:

  • 装备概述
  • 技术参数
装备分类:70米登高平台消防车 生产厂家:中联重科股份有限公司
品  牌:中联牌 产  地:长沙
型  号:​ZLJ5500JXFDG70


一、产品介绍:


ZLJ5500JXFDG70登高平台消防车融入中联重科创新型设计理念研发,功能较多,自动化程度较高,是实战性很强的新型登高平台消防车。整车结构紧凑,作业范围广,越障能力强,操作灵活,具备高、低空救援、灭火功能;适用于城镇、工矿企业高层建筑以及石油、化工、油罐、仓库等大型建筑消防救援工作。

    动力储备大,承载能力强,加速性能好,行驶机动灵活,安全敏捷;大容量器材箱让各类器材能分类集中存放,器材取用方便,标识清楚;达到了综合集成实战使用消防作业的多项功能要求。

      该车拥有混合复杂多边形薄壁截面的举升臂架、多级伸缩机构及线缆输送系统、举升臂架的无动力自重下放系统、梯形副车架及大跨距多级支腿结构等多项自主创新技术。整车动力储备大,承载能力强,加速性能好,行驶机动灵活,安全敏捷;设计有大流量水泵、水罐、泡沫系统及消防输液管路组成了完整的水路系统,可举升70米高度单独完成灭火作业;大容量器材箱让各类器材能分类集中存放,器材取用方便;达到了综合集成实战使用消防作业的多项功能要求,技术水平达到国际先进水平。



二、主要性能及特点:


01 高性能底盘:

      选用瑞典斯堪尼亚的P440 10X4重载底盘,驾驶室宽,发动机排量大,驱动扭矩大、转速范围宽,爬坡能力强、起步快。


02 救援系统安全、高效:

    工作高度70米,臂架采用6节伸缩主臂+2节伸缩折臂+1节飞臂,动作速度快,作业范围广,越障能力强;人体仿生结构臂架,折臂和飞臂可折叠展开,轻松越过障碍进行抢险救援;折臂具有一级伸缩功能,可平稳接近目标点。

    臂架有自动检测载荷的功能,可以尽可能多的救援被困人员。

    人体仿生结构臂架,折臂和飞臂可折叠展开,轻松越过障碍进行抢险救援;折臂具有一级伸缩功能,可平稳接近目标点。

    工作斗底部的水帘喷雾系统,可以防止下部的烟雾、热空气影响救援。


03强大的灭火能力 :

    自带水罐、泡沫罐、水泵、水炮和输水管路组成完整的灭火系统,系统在1.8兆帕压力下,流量可达3000升/分钟。

    车辆配置完整的水路系统,包括消防水罐、进口消防泵、进口水炮、水管、阀件、仪表及控制电路;可以通过自身加压或接受其它消防车提供的高压水进行高喷作业。在转台操作台、工作斗操作台可以控制水炮的三个动作(俯仰、回转、开花/直流)。


04操作灵活、智能化程度高:

    人机交互界面人性化设计,操作点分布三处,操作方便;车身后部安装高亮度彩色显示屏,实时显示下车工作状态;面板模拟水路机构图,简单易懂;支腿操作有线遥控,方便观察。



05、车辆照明系统覆盖了整个车辆从地面到高空的作业空间。

1、支腿照明灯用于车辆周围特别是支腿支撑地面的照明,有独立开关控制。

2、工作斗前有两个35W LED聚光灯,可在转台和工作斗操作处控制,主要用于救援场地的照明和搜索照明。

3、车身尾部带2个后照明灯,方便夜间作业。


三、强制认证信息


生产厂家官网: 点击查看


公安部消防产品合格评定中心:

3C认证编号:2017081804000104 点击查看

型式检验报告号: Zb2016C0071


品牌 中联
型号 ​ZLJ5500JXFDG70
整车尺寸 长1389×宽2500×高4000mm
满载允许总质量(kg) 50000
燃油箱(L) 50000
底盘品牌型号 斯堪尼亚P450
底盘驱动形式
底盘额定功率 331kW
尾气排放标准 欧Ⅴ
变速箱
制动系统
油水分离器
整车发动机与整备质量比
发动机型号
发动机最大扭矩 2350Nm
发动机其他参数
取力器类型
取力器冷却方式
取力器控制方式
取力器安装位置
轮胎参数
驾驶室
驾驶室
驾驶室电气系统
空调系统
车窗升降方式
驾驶室其他参数
臂架系统的组成 6节伸缩臂+2节曲臂+1节飞臂
臂架旋转角度
臂架控制系统
臂架系统最大工作高度 70m
臂架系统最大工作外伸
最大抗风强度
臂架系统其他参数
支腿型式及工作跨度
支腿要求独立控制,采用手动和一键式调平或自动调平功能
支腿是否带有夜间操作模式,及方位指示灯
液压及电线管路隐藏于支腿内部
支腿其他参数
工作斗最大安全负载 400kg
工作斗尺寸
工作斗材质
工作斗材质
工作斗自带系统(平衡、通讯、照明、水路、防撞系统及测风仪等等)
工作斗其他参数1
工作斗其他参数2
消防炮型号 AKRON3482
消防炮安装位置
消防炮控制方式
消防炮可旋转角度
消防炮流量 4800L/min
消防炮泡沫直流射程
消防炮水直流射程 ≥80m
消防炮其他参数
消防泵型号 RSD100
消防泵材质和安装位置
消防泵其他参数
消防泵流量 6000@1.03L/min@MPa
真空泵品牌型号及控制方式
真空泵其他参数
水路系统材质
水路系统其他参数
是否可接外接水源
其他参数1
其他参数2
其他参数3
其他参数4
是否带有操纵及仪表监测系统
电气(警灯、警报器)系统
电气(照明、安全灯、影像等)系统
上装电气部分是否为独立电路并设总阀
电气其他参数
自检功能
器材箱内是否加装空气呼吸器固定背架
器材箱材质
器材箱蒙板和底板材质
器材箱分布
器材箱轴荷
器材箱照明
器材箱工艺技术及载重
器材箱其他参数
随车器材:按照客户要求配置
随车资料:标准随车附件、器材清单等
其他内容1
其他内容2
强制性产品认证整车(CCCF)证书号及有效时间 2017081804000104(有效期2021年9月18日)
其他证书 型式检验报告Zb2016C0071
产品视频 详见视频页面
战训视频
教学标准操作视频
其他视频
演示视频
